新技术:工业冷却塔用混流式水轮机技术
技术原理

水轮机的工作动力来自循环冷却水系统水的重力势能以及循环水泵的富余扬程,工作时保证冷却塔的技术参数,而且循环水泵的能耗不变。水轮机的输出轴直接与风机连接并带动其转动,取消了原电机驱动风机系统,节约了电能。

关键技术

◆ 利用循环水余压驱动水轮机,替代电机;
◆ 转速比为50的超低比速混流式水轮机,效率提高至88%以上,并将原双列循环形导流叶栅改为单列环形导流叶栅,设计金属椭圆形蜗壳,实现水轮机的结构紧凑,满足冷却塔内部空间少的需求。

工艺流程

改造的流程:取消冷却塔减速箱和电机把冷却塔用水轮机安装在原减速箱基础上安装原风机连通进水管和水轮进口连通布水器和水轮机出口。

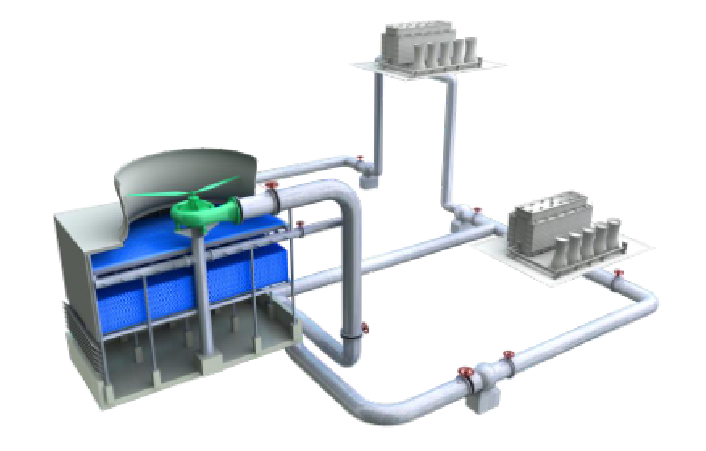

工业冷却塔用混流式高效水轮机系统原理图
主要技术指标

◆ 水轮机效率η≧88%、外形设计尺寸满足冷却塔内部工作要求;
◆ 噪音降低20%;
◆ 水轮机替代电机后,节电100%。

应用领域

适用范围:机械行业化工、冶炼、轻纺等行业能可利用的机械通风式冷却塔的改造。技术原理

水轮机的工作动力来自循环冷却水系统水的重力势能以及循环水泵的富余扬程,工作时保证冷却塔的技术参数,而且循环水泵的能耗不变。水轮机的输出轴直接与风机连接并带动其转动,取消了原电机驱动风机系统,节约了电能。

关键技术

◆ 利用循环水余压驱动水轮机,替代电机;
◆ 转速比为50的超低比速混流式水轮机,效率提高至88%以上,并将原双列循环形导流叶栅改为单列环形导流叶栅,设计金属椭圆形蜗壳,实现水轮机的结构紧凑,满足冷却塔内部空间少的需求。

工艺流程

改造的流程:取消冷却塔减速箱和电机把冷却塔用水轮机安装在原减速箱基础上安装原风机连通进水管和水轮进口连通布水器和水轮机出口。

主要技术指标

◆ 水轮机效率η≧88%、外形设计尺寸满足冷却塔内部工作要求;
◆ 噪音降低20%;
◆ 水轮机替代电机后,节电100%。

应用领域

适用范围:机械行业化工、冶炼、轻纺等行业能可利用的机械通风式冷却塔的改造。
